Logo KKW-AKW Stendal

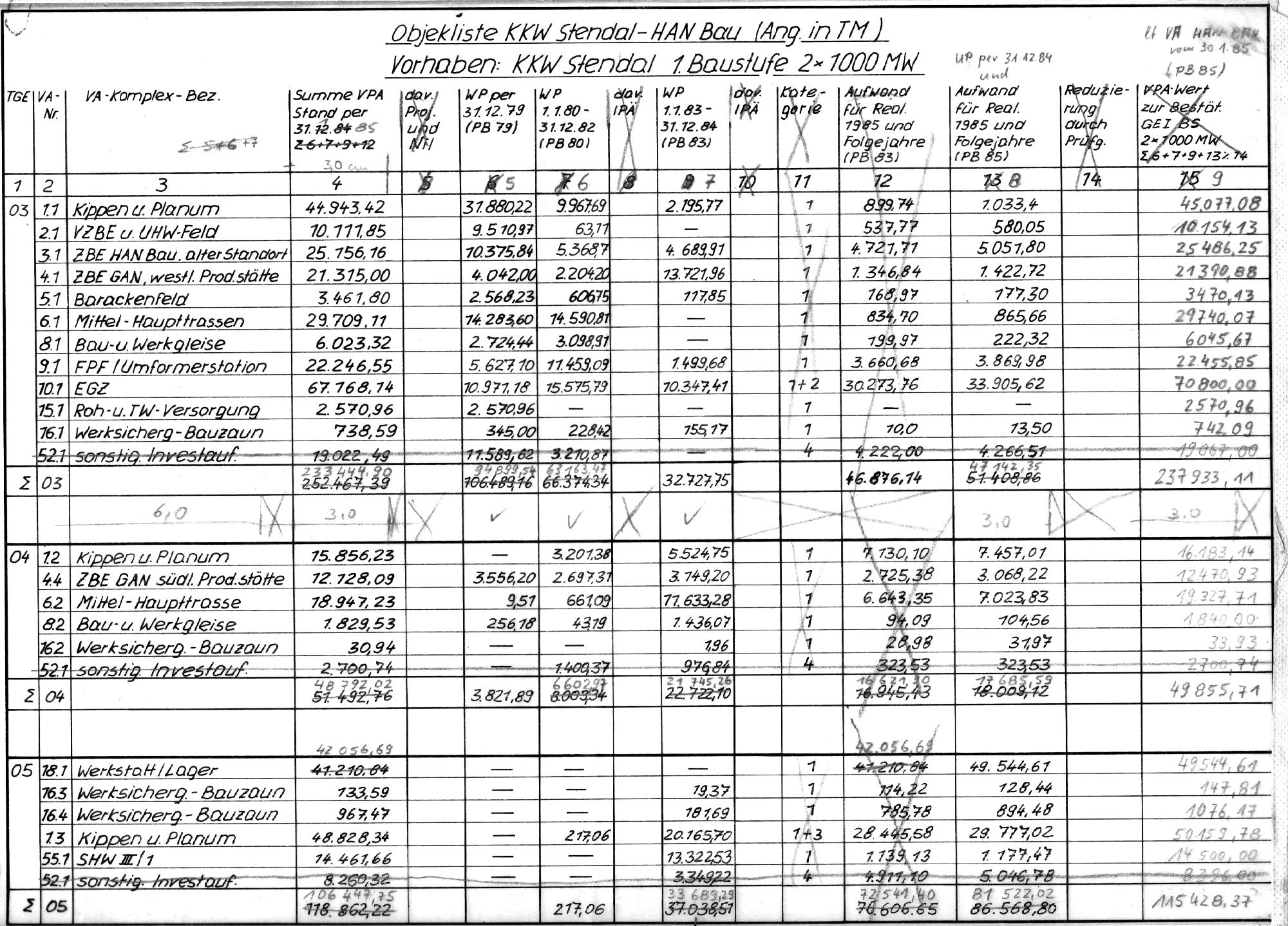

Objektliste KKW Stendal HAN-Bau   1. Baustufe   2x 1000 MW   DWR

VA Bezeichnung Legende Summe VPA   WP (PB 79)   WP (PB 80)   WP (PB 83)   Aufw. für Real. 1985++   VPA zu Summe VPA
31.12.1984   bis 31.12.1979 1980-1982 1983-1984 (Basis PB 83) (Basis PB 85)  GE 1. BS 31.01.1985
[Mio Mark] [Mio Mark] [Mio Mark] [Mio Mark] [Mio Mark] [Mio Mark] [Mio Mark] [Mio Mark]
1.1 Kippen und Planum 1 44,943 31,880 9,967 2,195 0,899 1,033 45.077 44,943
1.2 Kippen und Planum 1 15,856 - 3,201 5,524 7,130 7,457 16,183 15,856
1.3 Kippen und Planum 1+3 48,828 - 0,217 20,165 28,445 29,777 50,159 48,828
1.4 Kippen und Planum 4 14,515 - - - 14,515 15,240 15,240 14,515
2.1 VZBE und UHW-Feld 1 10,111 9,510 0,063 - 0,537 0,580 10,154 10,111
2.2 VZBE und UHW-Feld 4 7,899
3.1 ZBE HAN Bau, alter Standort 1 25,156 10,375 5,368 4,689 4,721 5,051 25,486 25,156
3.2 ZBE HAN Bau, Erw. alter Standort 2 18,955 - - 12,813 6,142 6,711 19,524 18,955
3.3 ZBE HAN Bau, KT-Bau 2 12,880 - - - 12,880 13,783 13,783 12,880
3.4 ZBE HAN Bau, MA nö. WLK 4 2,689 - - - 2,689 2,931 2,931 2,689
3.5 ZBE HAN Bau, Warnau 4 2,495 - - - 2,495 2,720 2,720 2,495
3.6 Schiffsanlegestelle 4 2,500 - - - 2,500 2,725 2,725 2,500
4.1 ZBE GAN, westl. Prod.stätte 1 21,315 4,042 2,204 13,721 1,346 1,422 21,390 21,315
4.4 ZBE GAN, südl. Prod.stätte 1 12,128 3,556 2,679 3,149 2,725 3,068 12,470 12,128
4.6 ZBE GAN, Rückf. Prod.stätte 1 15,890 3,483 10,722 1,621 0,062 0,064 15,891 15,890
4.7 ZBE GAN, Erweiterung 4 17,846 - - - 17,846 20,000 19,150 17,086
5.1 Barackenfeld 1 3,461 2,568 0,606 0,117 0,168 0,177 3,470 3,461
5.2 Barackenfeld, eins. RZ 4 7,341 - - 0,540 6,800 5,752 6,293 5,821
6.1 Mittel- und Haupttrassen 1 29,709 14,283 14,590 - 0,834 0,965 29,740 29,709
6.2 Mittel- und Haupttrassen 1 18,947 0,009 0,661 11,633 6,643 7,023 19,327 18,947
6.3 Mittel- und Haupttrassen 2+4 27,654 - - 3,405 24,249 26,6961 30,102 27,654
7.1 Inaktive Rohrbrücke 2 11,609 - - - 11,609 13,180 13,180 11,609
7.2 BvM 4 2,174 - - - 2,174 2,434 2,434 2,174
8.1 Bau- und Werkgleise 1 6,023 2,724 3,098 - 0,199 0,222 6,045 6,023
8.2 Bau- und Werkgleise 1 1,829 0,256 0,043 1,436 0,094 0,104 1,840 1,829
8.3 Bau- und Werkgleise 2 4,770 - - 2,015 2,755 3,177 5,192 4,770
8.4 Bau- und Werkgleise 3 11,895 - - - 11,895 13,980 13,980 11,895
8.5 Bau- und Werkgleise 3 21,413 - - 1,057 20,355 24,244 25,301 21,413
9.1 FPF / Umformstation 1 22,246 5,627 11,459 1,499 3,660 3,869 22,455 22,246
9.3 FPF / Umformstation 2 10,180 - - - 10,180 12,324 12,324 10,180
VA Bezeichnung Legende Summe VPA   WP (PB 79)   WP (PB 80)   WP (PB 83)   Aufw. für Real. 1985++   VPA zu Summe VPA
31.12.1984   bis 31.12.1979 1980-1982 1983-1984 (Basis PB 83) (Basis PB 85)  GE 1. BS 31.01.1985
[Mio Mark] [Mio Mark] [Mio Mark] [Mio Mark] [Mio Mark] [Mio Mark] [Mio Mark] [Mio Mark]
10.1 Eingangszentrum (EGZ) 1+2 67,168 10,971 15,575 10,347 30,273 33,905 70,800 67,168
11 AH Reaktor 1 2 557,103 - - - 557,103 684,255 684,255 557,103
12 AH Reaktor 2 2 565,986 - - - 565,986 699,305 699,305 565,986
15.1 Roh- und TW-Versorgung 03 2,570 2,570 - - - - 2,570 2,570
15.2 Roh- und TW-Versorgung 2 32,939 - - - 32,939 36,176 36,176 32,933
15.3 BvM 4 2,398 - - - 2,398 4,632 4,632 4,136
16.1 Werksicherung, Bauzaun 03 0,738 0,345 0,228 0,155 0,010 0,013 0,742 0,738
16.2 Werksicherung, Bauzaun 04 0,030 - - 0,001 0,028 0,031 0,033 0,030
16.3 Werksicherung, Bauzaun 05 0,133
16.4 Werksicherung, Bauzaun 05 0,967
17.1 Werksicherung, definitiv 2 11,462 - - - 11,4620 12,720 12,720 11,462
18.1 Werkstatt / Lager 05 41,210 - - - 41,210 49,544 49,544 42,056
18.2 Werkstatt / Lager 2 50,315 - - 0,795 49,520 54,091 54,887 46,909
19.1 Hilfserzeug. / Lager 3 15,031 - - - 15,031 17,586 17,586 15,031
19.2 BvM 3 1,961 - - - 1,961 2,294 2,294 1,961
VA Bezeichnung Legende Summe VPA   WP (PB 79)   WP (PB 80)   WP (PB 83)   Aufw. für Real. 1985++   VPA zu Summe VPA
31.12.1984   bis 31.12.1979 1980-1982 1983-1984 (Basis PB 83) (Basis PB 85)  GE 1. BS 31.01.1985
[Mio Mark] [Mio Mark] [Mio Mark] [Mio Mark] [Mio Mark] [Mio Mark] [Mio Mark] [Mio Mark]
20.1 ZSWA 3 39,102 - - - 39,102 45,750 45,750 39,102
20.2 BvM 3 2,452 - - - 2,452 2,868 2,868 2,452
21.1 RNA 4 325,500 - - - 325,500 374,250 374,250 325,500
23.1 NSG 1 bis 3 2 85,670 - - - 85,670 98,447 98,447 85,670
26.1 OuW bei HG Block 1 4 82,160 - - - 82,160 89,517 89,517 82,160
26.2 BvM 2+4 13,324 - 2,865 2,437 8,021 8,978 14,282 13,324
27.1 OuW bei HG Block 2 4 50,829 - - - 50,829 55,403 55,403 50,829
27.2 BvM 4 7,986 - - 0,743 7,243 8,112 8,856 7,986
31.1 Neben-KW, Ein/Auslauf 3 104,515 - - - 104,515 113,280 113,280 104,515
31.2 BvM 3 4,982 - - 0,220 4,761 5,429 5,650 4,982
32.1 Sicheres Neben-KW, Sprühbecken 3 43,307 - - - 43,307 47,638 47,638 43,307
32.2 BvM 3 2,300 - - - 2,300 2,691 2,691 2,300
36.1 Haupt-KW, Block 1 3 34,811 - - - 34,811 37,944 37,944 34,811
36.2 BvM 3 1,716 - - - 1,716 1,921 1,921 1,716
37.1 Haupt-KW, Block 2 3 25,360 - - - 25,360 27,642 27,642 25,360
37.2 BvM 3 0,934 - - - 0,934 1,046 0,886 0,788
40.x KTZWA2 3 25,900 - - - 25,900 30,3032 30,303 25,900
41.1 Baufeld KT, Block 1 2 18,027 - - - 18,027 19,587 19,5872 18,027
41.2 KT Block 1 3 115,025 - - - 115,025 129,978 129,978 115,025
41.3 BvM 2 1,490 - - - 1,490 1,724 1,724 1,490
42.1 Baufeld KT, Block 2 2 7,985 - - - 7,985 8,701 8,701 7,985
42.2 KT Block 2 3 115,025 - - - 115,025 129,978 129,978 115,025
42.3 BvM 2 0,526 - - - 0,526 0,588 0,738 0,664
46 E-Ableitung, Block 1 2 4,943 - - - 4,943 5,480 5,480 4,943
47 E-Ableitung, Block 2 2 4,550 - - - 4,550 5,055 5,055 4,550
VA Bezeichnung Legende Summe VPA   WP (PB 79)   WP (PB 80)   WP (PB 83)   Aufw. für Real. 1985++   VPA zu Summe VPA
31.12.1984   bis 31.12.1979 1980-1982 1983-1984 (Basis PB 83) (Basis PB 85)  GE 1. BS 31.01.1985
[Mio Mark] [Mio Mark] [Mio Mark] [Mio Mark] [Mio Mark] [Mio Mark] [Mio Mark] [Mio Mark]
50.1 Meßfelder 1 und 2 2 0,496 - - - 0,496 0,559 0,559 0,496
51.1 Schlammdeponie west 1 0,035 - - 0,035 -,- -,- 0,035 0,035
52.1 sonst. Investaufwand 4 19,022 11,589 3,210 - 4,222 4,266 19,067 19,022
52.1 sonst. Investaufwand 4 2,700 - 1,400 0,976 0,323 0,323 2,700 2,700
52.1 sonst. Investaufwand 4 8,260
52.1 sonst. Investaufwand 4 309,190 - - - 309,190 324,524 324,524 -,-
55.1 SHW III / 1 1 14,461
55.2 SHW III / 2 4 17,406 - - - 17,406 20,365 20,365 17,406
56 Betriebsgeb. östlich Block 1 2 22,890 - - - 22,890 26,259 26,259 22,890
Gesamtumfang 1. BA 2x 1000 MW: 3.330,204 113,794 88,183 118,435 3.009,791 3.480,487 3.800,330 3.327,094

Legende:
Objekte Kategorie 1: Ausführungsreife bautechn. Dokumentation bereits bestätigter Grundsatzentscheidungen als Auflistung
Objekte Kategorie 2: Bautechn. Dokumentation zur Grundsatzentscheidung mit ausreichender Aussage
Objekte Kategorie 3: Bautechn. Kurzdokumentation mit noch nicht ausreichender Aussage zum Ausbau und zu den Anforderungen der Ausrüstung
Objekte Kategorie 4: Bautechn. Kurzdokumentation auf der Basis AST bzw. PST der AG unter Verwendung von bestimmten Kennzahlen der AST

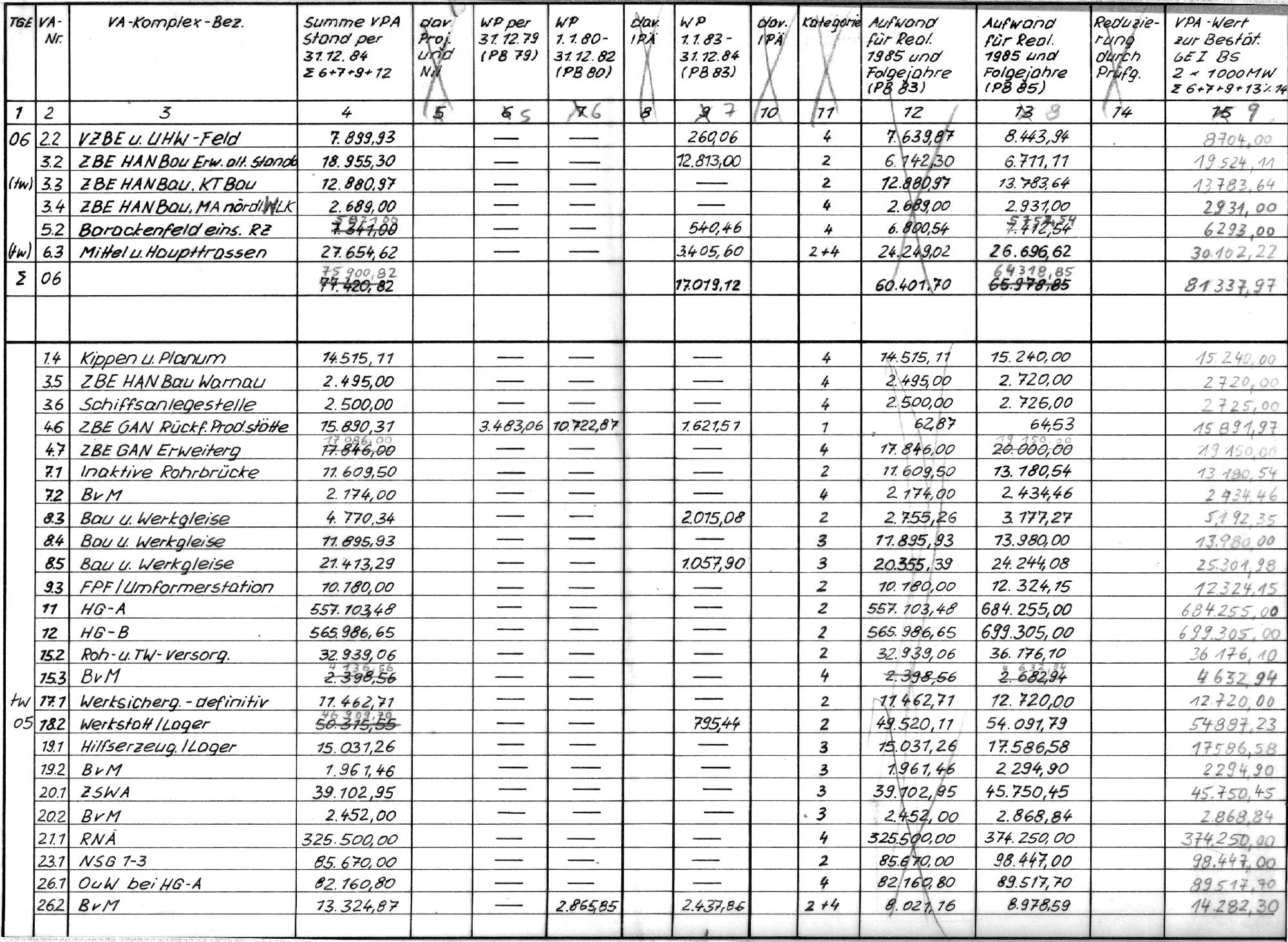

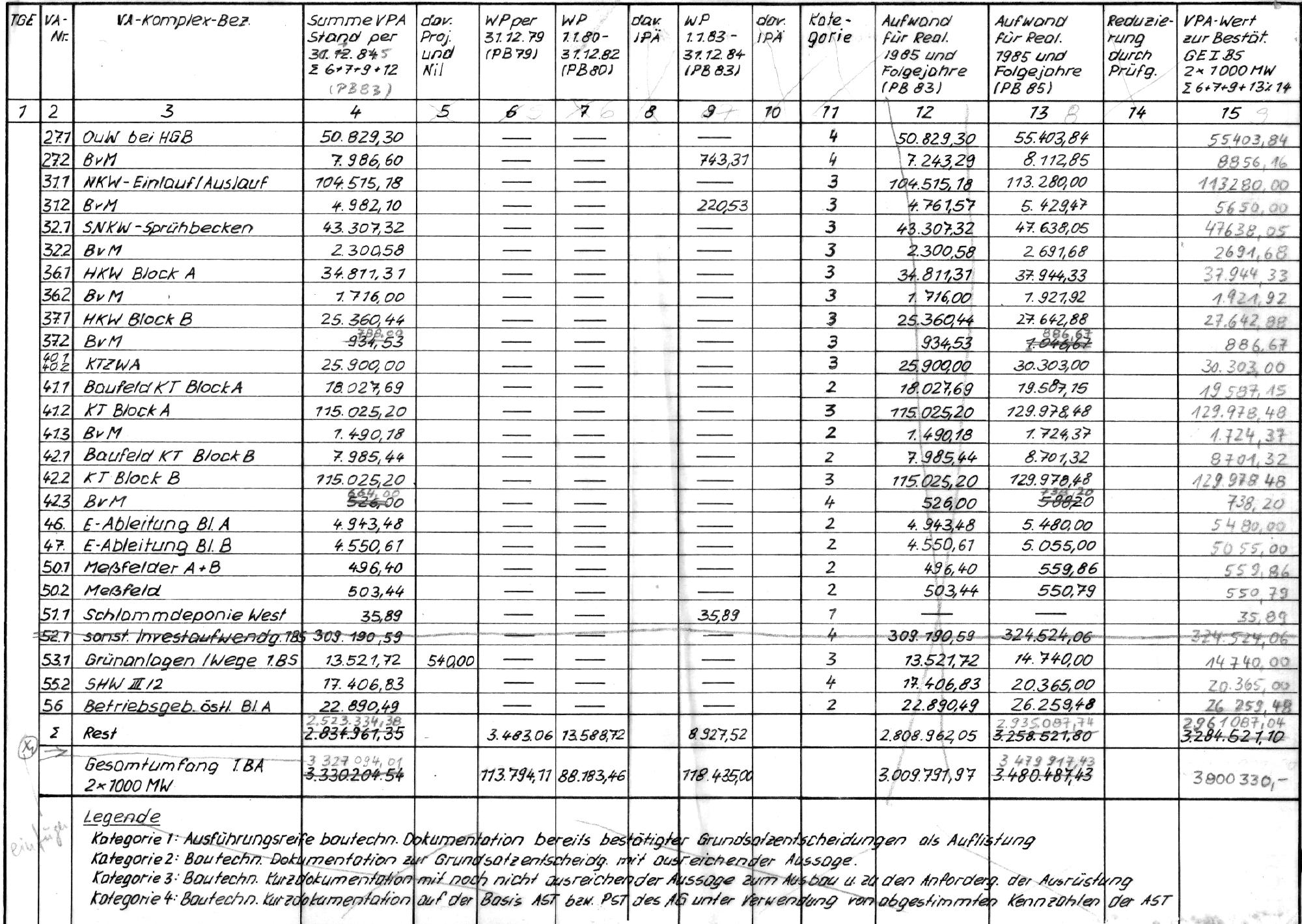

Quelle: Übersicht Objektliste KKW Stendal-HAN Bau, BMK KB KKW Stendal 1985, (A3 Pergament: Seite 1   Seite 2   Seite 3 )
